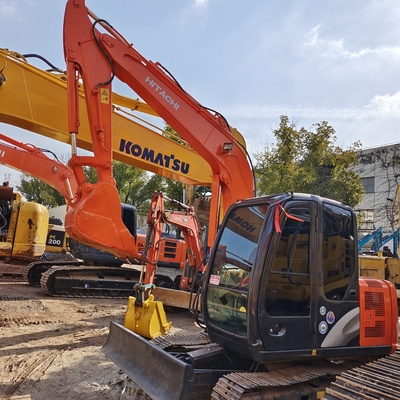

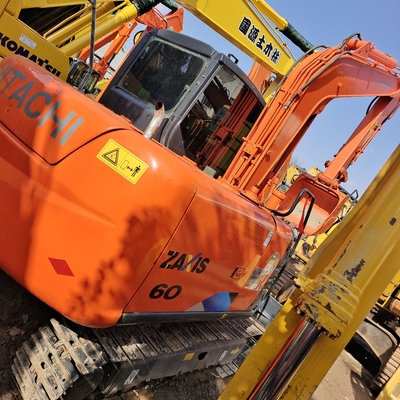

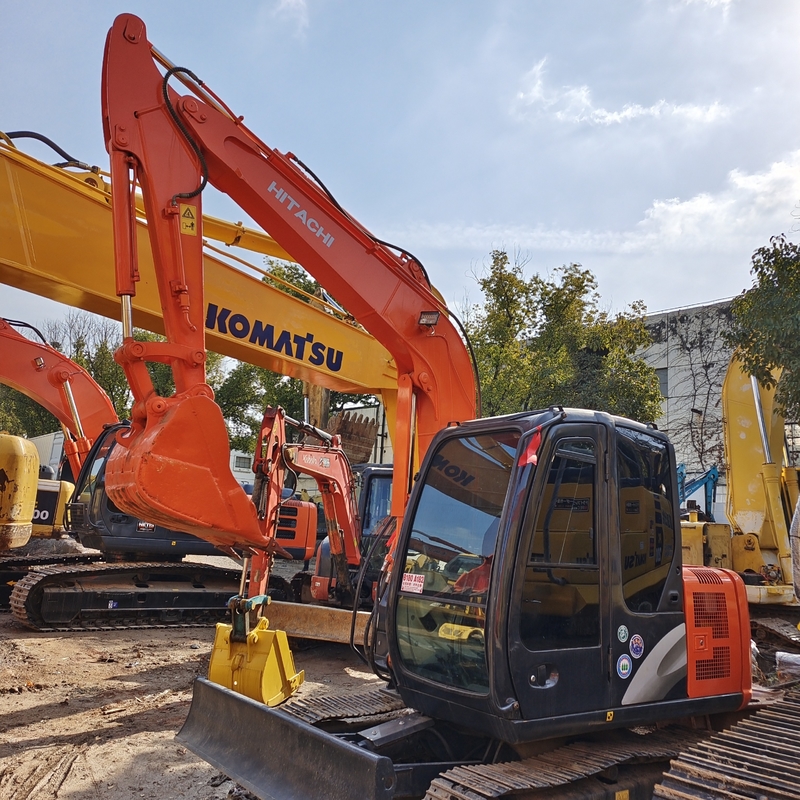

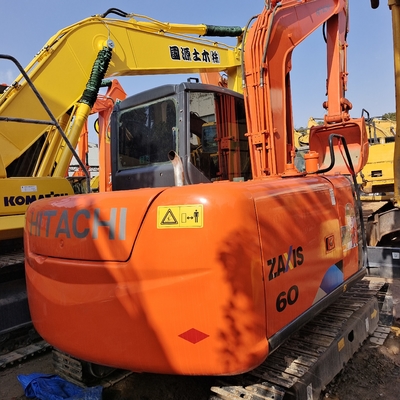

Configuration des paramètres de l'excavateur Hitachi ZX60-5A

spécifications

Le pouvoir Traditionnel

Entreprise commune de fabricant/importation

Excavatrice à seau

Tonnage (tonnes) 6

Poids de travail de l'ensemble de la machine (kg) 5960

Capacité du seau (m3) zéro point deux quatre

performances

Vitesse de rotation (rpm) 9.1

Le couple de rotation (Nm)

Vitesse de marche (km/h) 0-4,5/0-2,5 haut/bas

Capacité d'escalade (%) 70% (35 °)

Voltage spécifique au sol (Kpa) 31

Force de creusement du seau (kN) 41.4

La force de creusement du bras de la charrue (kN) 28.4

Force de traction maximale (kN) 38.5

système dynamique

Modèle de moteur 4TNV98

Puissance nominale (kW/rpm) 42,4/2100

Le couple maximal (N.m.) 236/1350

Le déplacement (L) 3.318

Nombre de bouteilles 4

Diamètre du cylindre x course (mm) 98 x 110

Méthode de refroidissement: refroidissement par eau

Forme de travail: 4 temps, refroidi à l'eau, type d'injection directe

système hydraulique

Type de pompe principale: 3 pompes à piston axiale variable

Type de moteur hydraulique rotatif: 1 moteur à piston axiale

Type de moteur hydraulique à marche: 2 moteurs à piston axiaux variables

Débit maximal de la pompe principale (l/min) 2 × 52.5

Débit de la pompe pilote (L/min) 9.5

Circuit d'huile pilote (MPa) 3.9

Circuit hydraulique d'huile de travail (Mpa) 24.5

Circuit hydraulique pour la marche (Mpa) 24.5

Circuit hydraulique rotatif (Mpa) 17.6

cylindre d'huile de soupape - nombre x diamètre de cylindre x course (mm) 1 x 105 x 60

Bouteille d'huile à bâton - nombre x diamètre de la bouteille x course (mm) 1 x 85 x 55

Bouteille d'huile de seau - nombre x diamètre de la bouteille x course (mm) 1 x 80 x 50

Capacité pétrolière

Le réservoir de carburant (L) 120

réservoir d'huile hydraulique (L) 60

Système hydraulique (L)

Quantité de changement d'huile moteur (L) 12.3

Fluide de refroidissement (L) 8

Taille du corps principal

Longueur totale du transport (mm) 6060

Largeur totale du transport (mm) 2060

Hauteur totale du transport (mm) 2085

Hauteur totale de la cabine (mm) 2475

Largeur de bord (mm) 2060

Largeur de la chaussure de piste (mm) 400

Épaisseur de voie (mm) 1600

Poids de la balance L'espace libre au sol (mm) 620

Dégagement au sol minimum (mm) 310

Radius de rotation minimum du dispositif de travail avant (mm) 2510

Rayon de virage à l'arrière (mm) 1650

Nombre de rouleaux porteurs (un côté) (pièce) 1

Nombre de chaussures de course (un côté) 39

Nombre de roues de support (un côté) 5

Portée du travail

Radius maximal de creusement (mm) 6250

Radius maximal de creusement de la surface de stationnement (mm) 6130

Profondeur maximale de creusement (mm) 3850

Hauteur maximale de creusement (mm) 5800

Hauteur maximale de déchargement (mm) 4080

Profondeur de creusement verticale maximale (mm) 3440

Largeur x hauteur (mm) du bulldozer 2000 x 400

Profondeur de levage ou de poussée (mm) 430 × 400
